诺必行是一个数码影音品牌，旗下拥有蓝牙耳机、蓝牙音箱和有线耳机等音频产品，以独特的外观设计和优惠的价格畅销互联网。随着开放式耳机的火热，诺必行近期也推出了一款采用耳夹式设计的真无线耳机——S03，佩戴时固定在耳廓上，无需入耳不挑耳型，能够提供长久佩戴的舒适体验。
功能配置方面，诺必行S03开放式真无线耳机搭载大振膜喇叭单元，支持蓝牙5.3，独立双主机，单双耳随意切换；支持通话降噪，提供清晰通话；还支持极速秒连，触摸控制，使用轻松便捷。充电盒搭载LED智能显示屏，能够实时反馈充电盒和耳机剩余电量信息。下面就让我们来看看这款产品的详细拆解报告吧~
一、诺必行S03开放式真无线耳机开箱
诺必行S03开放式真无线耳机包装盒采用了蓝灰色背景，正面展示有产品的外观设计，“HIFI音质不入耳无痛佩戴”的产品特点，以及金色专利产品标志。
包装盒背面展示有产品的参数信息，耳机电池容量：3.7V/35mAh，充电盒电池容量：3.7V/300mAh，双耳通话：3.5-4.5小时，音乐播放：3.5-4.5小时，总续航：16小时。
包装盒侧边设计有蓝牙5.3标志，“S03真无线蓝牙5.3，双耳高清通话，根据人体工学原理贴合耳蜗，佩戴舒适，即使运动也不易掉落”的产品特点，以及出厂标签。
包装盒另外一侧设计有佩戴效果示意图。
包装盒内部物品有耳机、充电线、合格证和产品说明书。
诺必行S03充电盒采用了类似于“胶囊”的外形设计，哑光质感，正面开盖处设计有倒角，便于用户开启。
充电盒背面设置Type-C充电接口。
海南三亚落地首单数字人民币新能源车辆补贴:金色财经报道，三亚市科工信局携手交通银行三亚分行成功向海南三亚部分新能源汽车个人及企业车主发放新能源车辆补贴款。据悉，这是海南继率先完成全国首单数字人民币财政实拨资金业务后，在数字人民币应用领域的又一突破。下一步，交通银行三亚分行将持续推进三亚市以数字人民币陆续发放400万元新能源车辆补贴款工作。（人民网海南频道）[2022/5/12 3:09:22]
充电盒顶部设置LED智能显示屏，能够显示充电盒百分比电量信息，以及两只耳机的档位电量信息。

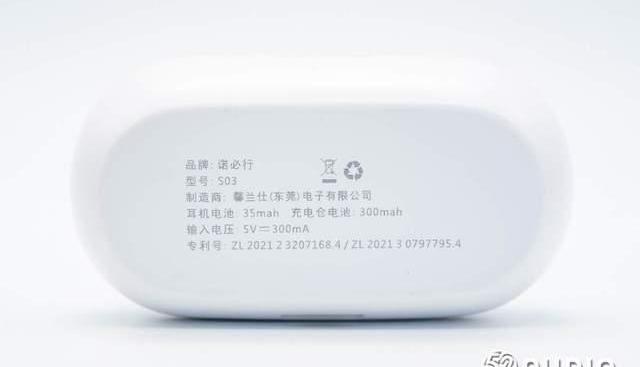

充电盒底部印有产品信息，品牌：诺必行，型号：S03，制造商：馨兰仕电子有限公司，耳机电池：35mah，充电仓电池：300mah，输入电压：5V-300mA，以及专利号等。
打开充电盒盖，内部座舱采用了浅蓝色配色，耳机对称式平放在座舱内。
取出耳机，座舱内部结构一览，中间雕刻有L/R左右标识，便于用户快速区分。
座舱内部为耳机充电的金属顶针特写。
诺必行S03开放式真无线耳机整体外观一览，耳机采用了耳夹式设计，白蓝配色。
耳机一侧外观一览，由中间弹性弯臂衔接两侧腔体，弯臂采用了橡胶材质，佩戴时与耳廓贴合舒适。内侧发声单元腔体曲线独特，出音嘴犹如“茶壶嘴”设计，佩戴时对应耳道，但不堵塞耳道。
耳机另外一侧外观一览。
国网广汇与蚂蚁链合作 发力新能源产业“碳管理”:12月2日，国网广汇（上海）电动汽车服务有限公司（以下简称“国网广汇”）与蚂蚁链签署合作协议，共同探索车场景下的碳管理技术路径。双方将面向4S店以及园区等汽车生态场景，为企业提供综合性的碳管理技术方案。其中包括通过AIoT技术实现碳信息的安全沉淀，基于区块链技术帮助企业科学管理碳中和全流程，提高碳管理效率和数字化水平。除此之外，双方也将进一步探索绿色金融和绿色车主权益等解决方案。[2021/12/2 12:46:18]
为耳机充电的金属触点特写。
外侧腔体上的触摸控制区域特写，设计有指纹图案指示。
麦克风拾音孔特写，同时也是指示灯开孔。
内侧腔体内置发声单元，出音嘴通过防尘网防护，防止异物进入音腔。
音腔调音孔特写，用于保障内部空气流通，提升音频性能。
随机附赠的充电线，采用了USB-AtoType-C接口。
经我爱音频网实测，诺必行S03开放式真无线耳机整机重量约为52.9g。
单只耳机重量约为6.1g。
我爱音频网采用CHARGERLABPOWER-ZKM002C对诺必行S03开放式真无线耳机进行充电测试，输入功率约为0.99W。
二、诺必行S03开放式真无线耳机拆解
通过开箱，我们详细了解了诺必行S03开放式真无线耳机的外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
蚂蚁链与奇瑞商用车将共同推进区块链在新能源商用车等领域的应用:5月6日，蚂蚁链与奇瑞商用车在成都签署战略合作协议，双方将共同推进区块链等技术在新能源商用车领域的应用，共建全新的城市配送物流信任体系，助推产业数字化升级。作为合作的首个落地尝试，蚂蚁链融合区块链和AIoT技术，推出“车链通”技术，通过在奇瑞商用车“车规级”芯片中嵌入深度优化的区块链模块，让每个设备产生的车辆、行车、电池等数据在加密后流转在区块链上，在保护隐私的前提下保证源头数据安全可信，不可篡改且不被滥用。[2021/5/6 21:28:37]
充电盒拆解
撬开充电盒外壳取出座舱结构。
充电盒盖内侧结构一览，镂空数字显示屏。
充电盒外壳内侧结构一览。
充电盒内部一侧座舱背部结构一览，通过螺丝固定有数显屏的小板。
另外一侧座舱背部固定主板和电池单元。
取掉座舱上的所有组件。
盒盖内侧座舱底部设置有一颗磁铁，用于吸附机身内部座舱固定。
充电盒机身内部座舱结构一览，设置有三颗磁铁，用于吸附固定充电盒盖和耳机。
数显屏的LED灯小板电路一览，由53颗LED灯珠组成，通过点亮不同的灯光组合，来反馈实时电量信息。
动态 | 华为将与蜂巢能源打造新能源电池区块链5G平台:1月8日，蜂巢能源与华为签约，双方将在企业云技术应用的多个领域开展深入合作。华为云结合技术发展趋势，蜂巢能源则提供业务数据、功能设计以及算法，共同打造可持续演进的新能源及储能大数据云平台。据悉，根据双方合作内容，华为将向蜂巢能源提供信息化、数字化、智能化建设服务，支撑蜂巢能源数字化企业发展。根据蜂巢能源业务和项目的信息化建设诉求和进度，提供业务系统架构设计、系统云化实施、数字化智能化的平台建设及对新技术的诉求(区块链应用、5G、AI、安全服务等)。（科创板日报）[2020/1/9]
LED灯珠特写，旁边丝印有编号。
小板背面设置有ZIF连接器，连接与主板连接的排线。
充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。
Type-C充电母座特写。
为耳机充电的Pogopin连接器特写。
INJOINIC英集芯IP6818多功能电源管理SoC，集成Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示等，集成度非常高，单颗芯片即可为TWS蓝牙耳机充电仓提供完整的电源解决方案。
IP6818的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。IP6818内置MCU，可灵活定制4/3/2/1颗LED电量显示；内置12bitADC，可准确计算电池电量。
据我爱音频网拆解了解到，目前已有荣耀、realme、传音、漫步者、中兴、JLab、QCY、海贝、倍思、网易云音乐、酷狗、喜马拉雅、Pioneer先锋、魔声、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想、山水、Ambie、诺必行、充客、Loca等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。
声音 | 证券日报：区块链已渗透新能源云、电力交易等领域:证券日报发文称，近年来，区块链技术已经在颇多产业领域实现了渗透。以清洁能源领域为例，产业层面甚至认为，区块链技术已经动摇了传统的能源交易和服务模式。这种去中心化、不可篡改、全周期可追溯的数据库技术，能够为能源产品建立精确可靠的身份信息，从而降低交易中产品和企业的征信成本。据悉，在电力交易中，当售电公司、发电、用电不是一个主体时，各方很难互相信任。面对如此种种问题，据了解，国家电网公司就正在推进可信区块链技术在新能源云、电力交易等领域深度应用。能源互联网存在需要大量计算的情景，如能源系统的运行、调度、分析等，通过技术攻关利用区块链的计算能力，可提高能源互联网的计算速度、降低计算成本；区块链使用共识机制和激励机制，可大规模协调大量主体参与，解决电网优化运行、虚拟电厂等涉及大规模主体协同的问题。[2019/10/30]
INJOINIC英集芯IP6818详细资料图。
电源管理芯片外围2.2μf功率电感。
丝印FH8208的二合一锂电保护IC，内置功率MOSFET、高精度电压检测电路和延迟电路，具有电池应用所需的所有保护功能，包括过充电、过放电、过电流和负载短路保护等。
连接数显屏小板排线的ZIF连接器特写。
充电盒内置电池上未丝印参数信息，导线连接电池正负极镍片，通过高温绝缘胶带包裹。
耳机拆解
进入耳机拆解部分，首先拆开外侧腔体，内部设置有主板、电池和充电小板。
外壳内侧结构一览，设置有条状导电布，用于触摸控制功能；右侧圆形开孔，用于麦克风拾音和指示灯透光。
另外一侧外壳内侧结构一览，固定有磁铁用于与充电盒固定。
耳机主板一侧电路一览。
耳机主板另外一侧电路一览。
BLUETRUM中科蓝讯AB5616E2蓝牙音频SoC，内置32位高性能RISC-V处理器，支持DSP指令，运行频率最高125MHz。AB5616E2支持蓝牙5.3，最大发射输出功率+8dBm，接受灵敏度-93dBm；内置PMU，如充电器/降压/LDO。
AB5616E2具有16位单声道DAC和16位单通道DAC的音频编解码器，支持灵活的音频均衡器调节；支持采样率8、11.025、12、16、22.05、32、44.1和48KHz；支持单声道麦克风放大器输入；高性能单声道音频ADC，具有91分贝信噪比；高性能单声道音频DAC，具有97dB信噪比，带耳机放大器输出。
据我爱音频网拆解了解到，目前已有魅族、倍思、FIIL、魔声、喜马拉雅、NOME、传音、乐视、AMOi夏新、公牛、NOME诺米、喜马拉雅、魔声、科大讯飞、bilibiliGoods、联想、飞利浦、绿联、360、网易云、铁三角、山水、凡蒂尼、夏新、天猫精灵、唱吧、Defunc、Coocaa酷开等品牌旗下产品采用了中科蓝讯解决方案。
BLUETRUM中科蓝讯AB5616E2详细资料图。
为蓝牙音频SoC提供时钟的晶振，规格26.000MHz。
贴片蓝牙天线特写，用于无线信号收发。
连接导电布实现触摸控制的Pogopin连接器。
镭雕30171002的MEMS麦克风，用于语音通话功能拾音。
两颗不同颜色的LED指示灯，用于反馈耳机工作状态。
为耳机充电的小板一侧电路一览。
为耳机充电的小板另外一侧电路一览，与导线焊接。
充电小板上两颗金属铜柱连接器特写。
耳机内置软包锂电池，通过高温绝缘胶带防护，未丝印产品信息。
软包锂电池背部镍片与导线焊接。
打开耳机的发声单元腔体。
扬声器导线穿过弯臂连接到外侧腔体内部主板。
腔体内部扬声器单元结构一览。
取出扬声器。
扬声器正面特写，振膜通过金属盖板防护。
扬声器背面特写，中间设置调音孔，通过丝网防护，用于提升音频效果。
扬声器与一元硬币大小对比。
经我爱音频网实测，扬声器尺寸约为10mm。
诺必行S03开放式真无线耳机拆解全家福。
三、我爱音频网总结
诺必行S03开放式真无线耳机在外观方面，充电盒采用了类似“胶囊”的外形，体积轻巧，外出便携；还搭载有数显屏，能够直观获悉剩余电量信息。专利耳机外观设计非常的独特，耳夹式结构由弹性弯臂衔接两侧腔体，并采用了硅胶材质，佩戴与耳廓舒适贴合；出音嘴犹如“茶壶嘴”设计，佩戴时更靠近耳道，但不堵塞耳道，从而保障舒适佩戴的同时尽可能降低音频传输损耗。
主要电路方面，充电盒内部包括数显屏小板、主板和电池单元。数显屏小板上搭载53颗LED灯珠，通过不同的灯光组合，来反馈实时电量信息。主板上，采用了INJOINIC英集芯IP6818多功能电源管理SoC，集成Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示等功能，单芯片为充电盒提供完整的电源解决方案；还采用了丝印FH8208的二合一锂电保护IC，负责电池的充放电保护。
耳机内部，内侧发声单元腔体设置10mm动圈喇叭，通过导线穿过弯臂连接到外侧腔体内主板。主板上，采用了BLUETRUM中科蓝讯AB5616E2蓝牙音频SoC，内置带DSP指令的32位高性能RISC-V处理器，支持蓝牙5.3，支持单声道麦克风放大器输入，集成PMU；配备单颗MEMS麦克风，用于语音通话功能拾音。
